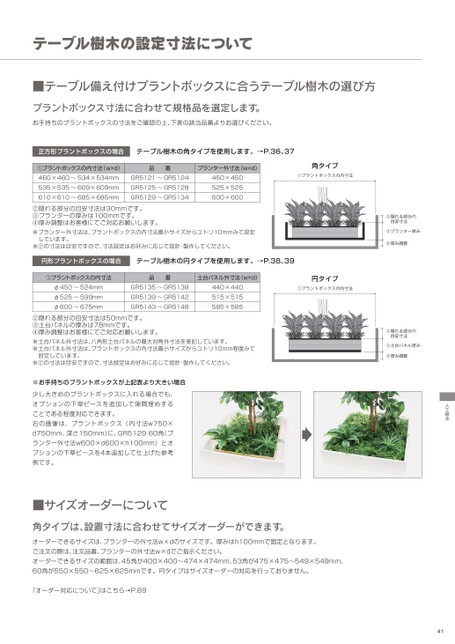

人工樹木41②隠れる部分の目安寸法③プランター厚み④厚み調整②隠れる部分の目安寸法③土台パネル厚み④厚み調整テーブル樹木の設定寸法について■テーブル備え付けプラントボックスに合うテーブル樹木の選び方プラントボックス寸法に合わせて規格品を選定します。お手持ちのプラントボックスの寸法をご確認の上、下表の該当品番よりお選びください。正方形プラントボックスの場合テーブル樹木の角タイプを使用します。→P.36、37①プラントボックスの内寸法(w×d)460×460〜534×534mm535×535〜609×609mm610×610〜685×685mm品番プランター外寸法(w×d)GR5121〜GR5124GR5125〜GR5128GR5129〜GR5134450×450525×525600×600角タイプ①プラントボックスの内寸法②隠れる部分の目安寸法は30mmです。③プランターの厚みは100mmです。④厚み調整はお客様にてご対応お願いします。※プランター外寸法は、プラントボックスの内寸法最小サイズからユトリ10mmみて設定しています。※②の寸法は目安ですので、寸法設定はお好みに応じて設計・製作してください。円形プラントボックスの場合テーブル樹木の円タイプを使用します。→P.38、39①プラントボックスの内寸法品番土台パネル外寸法(w×d)φ450〜524mmφ525〜599mmφ600〜675mmGR5135〜GR5138GR5139〜GR5142GR5143〜GR5148440×440515×515585×585円タイプ①プラントボックスの内寸法②隠れる部分の目安寸法は50mmです。③土台パネルの厚みは78mmです。④厚み調整はお客様にてご対応お願いします。※土台パネル外寸法は、八角形土台パネルの最大対角外寸法を表記しています。※土台パネル外寸法は、プラントボックスの内寸法最小サイズからユトリ10mm程度みて設定しています。※②の寸法は目安ですので、寸法設定はお好みに応じて設計・製作してください。※お手持ちのプラントボックスが上記表より大きい場合少し大きめのプラントボックスに入れる場合でも、オプションの下草ピースを追加して隙間埋めすることである程度対応できます。右の画像は、プラントボックス(内寸法w750×d750mm、深さ150mm)に、GR512960角(プランター外寸法w600×d600×h100mm)とオプションの下草ピースを4本追加して仕上げた参考例です。■サイズオーダーについて角タイプは、設置寸法に合わせてサイズオーダーができます。オーダーできるサイズは、プランターの外寸法w×dのサイズです。厚みはh100mmで固定となります。ご注文の際は、注文品番、プランターの外寸法w×dでご指示ください。オーダーできるサイズの範囲は、45角が400×400〜474×474mm、53角が475×475〜549×549mm、60角が550×550〜625×625mmです。円タイプはサイズオーダーの対応を行っておりません。「オーダー対応について」はこちら→P.89
| <
|
> |
>>
